Устройства нижнего слива УСН
Устройство нижнего слива типа УСН
Область применения
Устройства типа УСН, предназначенные для нижнего слива нефти и других продуктов (жидкостей) из железнодорожных вагонов-цистерн. Применяется на нефтебазах, в отраслях химической промышленности с требованием к сливу продукта из железнодорожных вагон-цистерн на ж/д эстакадах.
Конструктивные особенности

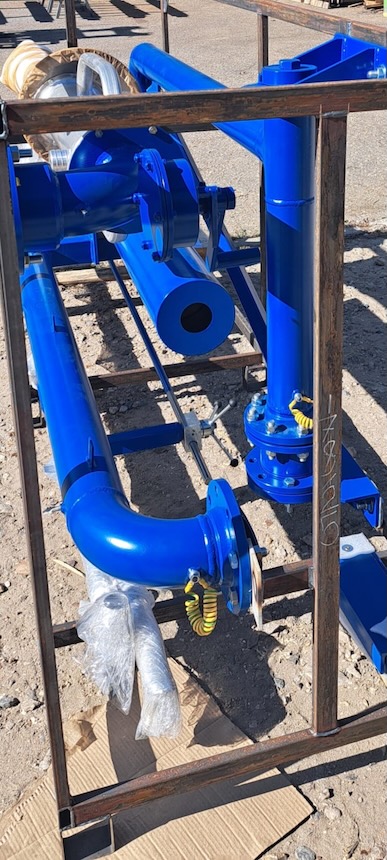

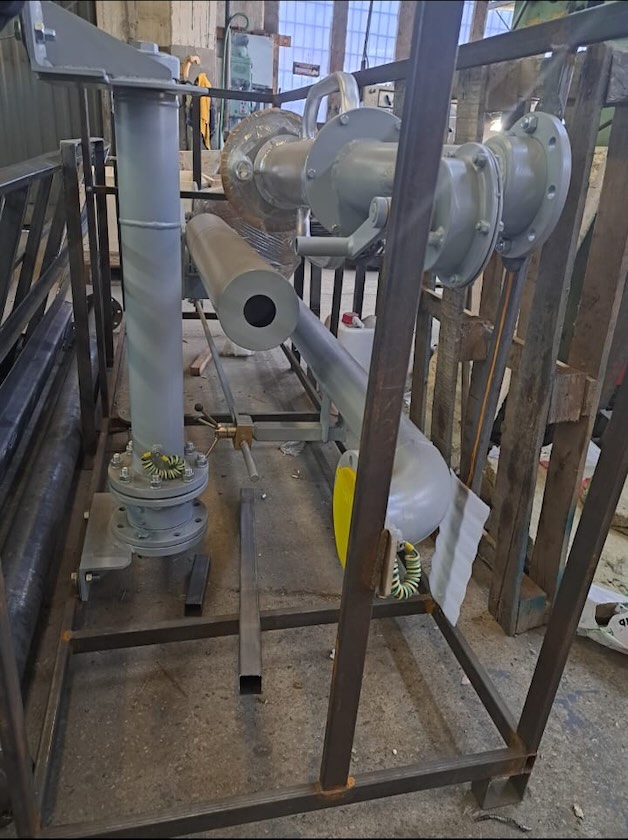

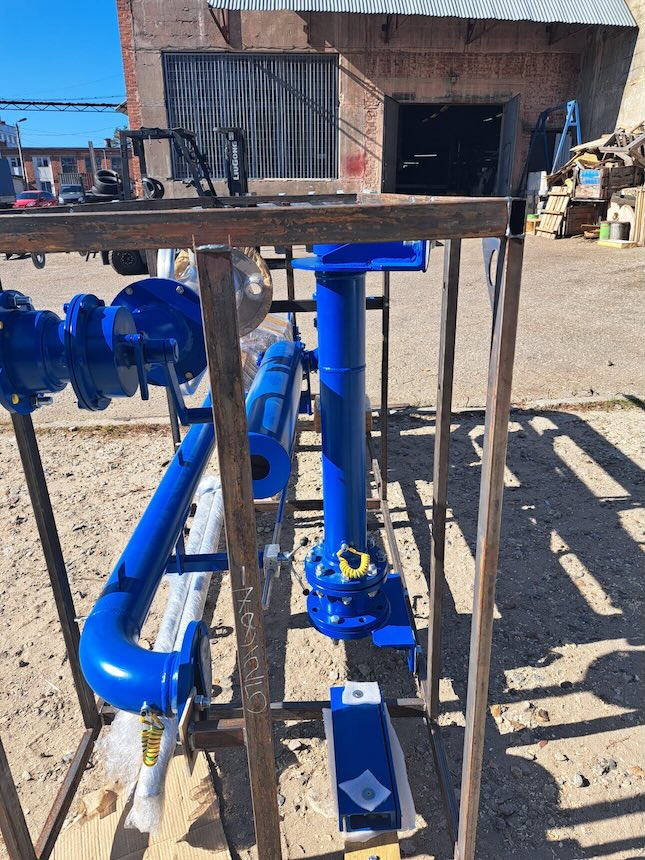

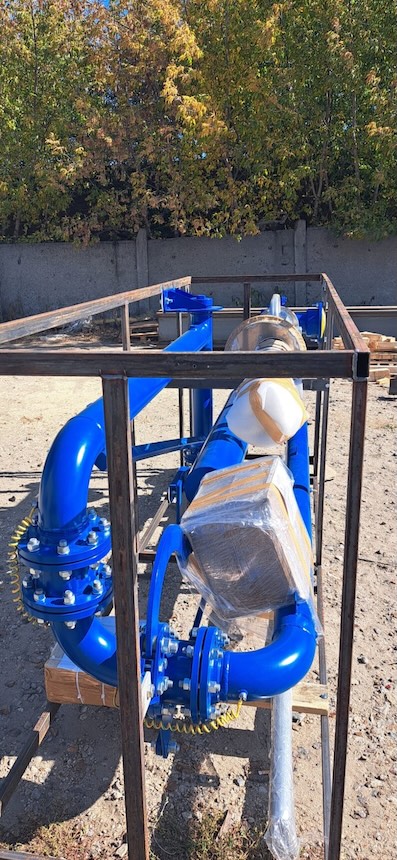

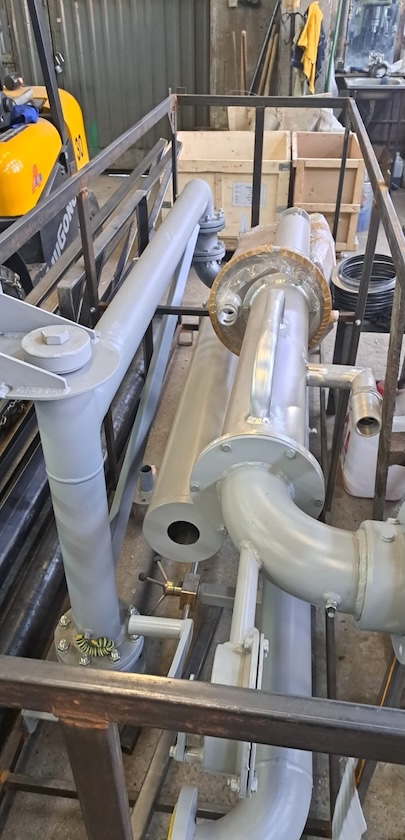

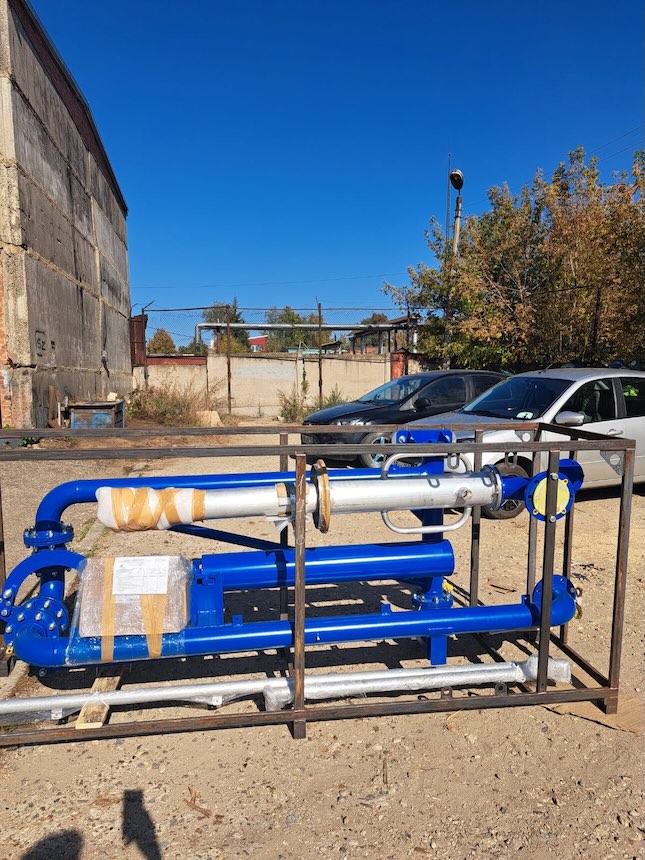

Устройства УСН представляют собой шарнирный трубопровод с опорным патрубком и присоединительной головкой. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.
Устройства типа УСН обеспечивает:
удобство и надежность управления устройством в процессе эксплуатации;
• легкость настройки, регулировки и обслуживания устройства;
• сохранение заданных характеристик устройства на протяжении всего срока эксплуатации.
Основные параметры устройств могут быть изменены по требованию заказчика, если это не противоречит требованиям промышленной безопасности.
Общие технические характеристики
| п/п | Наименование параметра | Значение |
| 1 | Диаметр условного прохода, мм | 150/175/200 |
| 2 | Условное давление Р, МПа (кгс/см2), не более | 1,0 (10) |
| 3 | Пропускная способность, м3/ч, не более | 340 |
| 4 | Зона действия, м, не менее | 4/6 |
| 5 | Время приведения устройства в рабочее положение, мин, не более | 3 |
| 6 | Электрическое сопротивление между клеммами заземления оболочек электрооборудования и заземляющим контуром, Ом, не более | 4 |
| 7 | Электрическое сопротивление между металлическими элементами устройств и заземляющим контуром, Ом, не более | 10 |
| 8 | Назначенный срок службы, лет | 10 |
| 9 | Назначенный ресурс циклов | 5000 |
| 10 | Габаритные размеры указаны в руководствах по эксплуатации устройств | * |
| 11 | Масса, кг, указана в руководствах по эксплуатации устройств | * |
| 12 | Усилия при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 100(10) |
| 13 | Присоединительные размеры фланцев продуктопровода по ГОСТ | 33259 |
Возможности
По устойчивости к воздействию климатических факторов внешней среды устройства соответствуют исполнениям У, УХЛ, ХЛ или М категории 1, 2 по ГОСТ 15150-69. Модульное исполнение позволяет с легкостью заменять вышедшие из строя элементы и узлы.
В зависимости от класса решаемых задач Устройства типа УСН могут выпускаться в следующих вариантах:
— с пароподогревом;
— с электроподогревом;
— с гидромонитором (нагретым циркуляционным способом);
— с гидромонитором и пароподогревом;
— с гидромонитором и электроподогревом.
